YB4052 SOT23-6具有輸入過壓保護 充滿電壓可調 及防電池反接功能的單節鋰電充電IC
YB4052 SOT23-6 10V 600mA 反接保護 真短路保護（輸出為0）充滿電壓可調(約至4.4v內） 單燈指示(充電紅 充滿滅)
主要應用領域： 鋰電充電,充電器,玩具,LED燈具.
引腳兼容型號：
YB4052 SOT23-6 10V 600mA 反接保護 真短路保護（輸出為0）充滿電壓可調(約至4.4v內） 單燈指示(充電紅 充滿滅)
主要應用領域： 鋰電充電,充電器,玩具,LED燈具.
引腳兼容型號：
充滿電壓可調具有電池反接保護功能的線性鋰電池充電芯片
描述：
YB4052是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其S0T封裝與較少的外部元件數目使得YB4052成為便攜式應用的理想選擇。YB4052可以適合USB電源和適配器電源工作。由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片加以限制。充電電壓始于4.2V,也可通過外圍電阻調節。而充電電流可通過一個電阻器外部設置。當充電電流在達到最終浮充電壓之后降至設定值1/10時，YB4052將自動終止充電循環。當輸入電壓(交流適配器或USB電源)被拿掉時，YB4052自動進入一個低電流狀態，將電池漏電流降至1uA以下。YB4052的其他特點包括充電電流監控器、欠壓閉鎖自動再充電和一個用于指示充電結束和輸入電壓接入的狀態引腳。
特點：
·鋰電池正負極反接保護功能：
·輸出端短路保護，將供電電流降至為0:
·輸入電源電壓過壓芯片關斷保護：
·高達700mA的可編程充電電流：
·無需MOSFET、檢測電阻器或隔離二極管：
·用于單節鋰離子電池、采用S0T23-6封裝的完
整線性充電器：
·恒定電流/恒定電壓操作，并具有可在無過熱危
險的情況下實現充電速率最大化的熱調節功能：

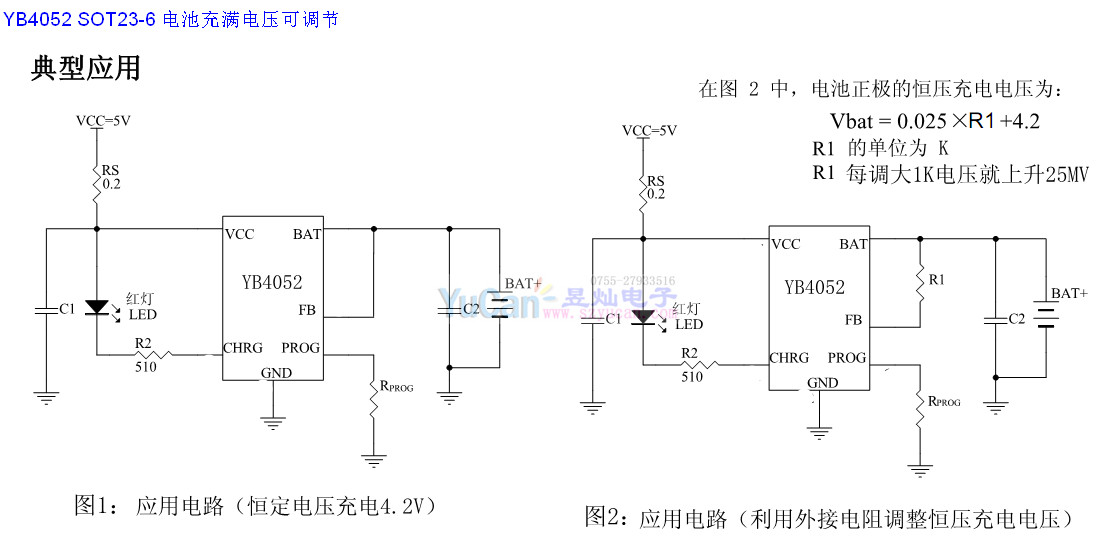

·恒壓充電電壓4.2V,也可通過一個外部電阻調節
·自動再充電：
·充電狀態輸出引腳：
·C/10充電終止：
·2.8V滑流充電器件版本：
·采用6引腳S0T-23封裝。
絕對最大額定值:
·輸入電源電壓(Vc):0.3V一10V
·PR0G:-0.3V-Vt0.3V
·BAT:-0.3V10V
·CHRG:-0.3V~10W
·BAT短路持續時間：連續
·BAT引腳電流：700mA
·PR0G引腳電流：700uA
·最大結溫：125℃
·工作環境溫度范圍：-40℃一85℃
·貯存溫度范圍：-65℃一125℃
·引腳溫度(焊接時間10秒)：260℃
主要應用領域：
鋰電充電
充電器
玩具
LED燈具
